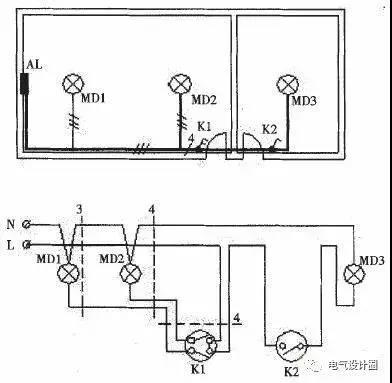

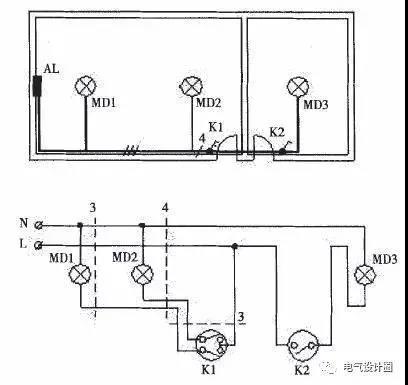

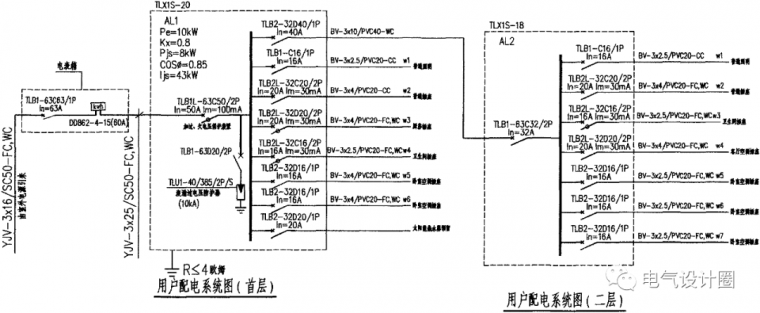

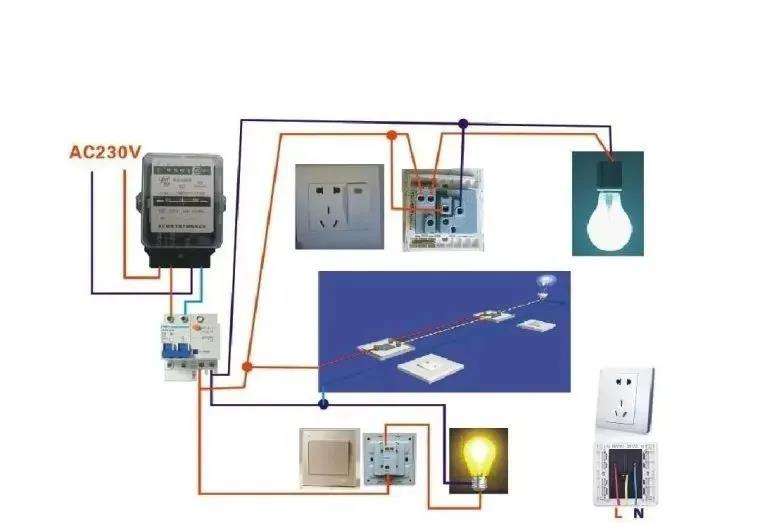

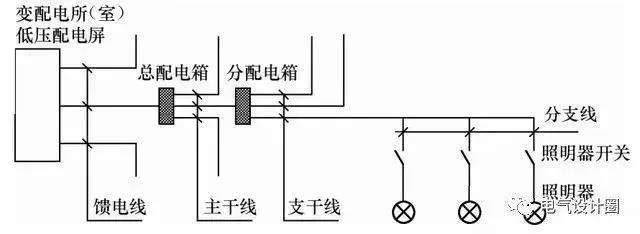

照明设计对灯具布线的要求越来越严格，使得布线的问题变得越来越复杂，尤其对于初学者来说，在设计过程中，极易出现多查线、少查线和错查线的现象，使设计进入混乱状态，造成用电设备的损坏，甚至引发严重的电气事故。 在电气照明设计过程中， 设计者首先要根据 照度的标准要求 ，进行初步设计，然后再根据建设单位和工程的具体要 求， 选择各种 电光源设备 、 设计照明方式、确定灯具种类、安装方式、灯具部位 并确定其安装方法以及进行 配电线路的设计 、 选择开关电器、选择电线的截面积、型号、规格、数目等。 一般对于比较复杂的大型工程来说，在布灯布线的过程中，容易出现错误，所以本文根据实际经验总结了布线技巧。由于在布线过程中涉及到整个照明电气线路的控制问题，所以要先介绍一下照明电路的构成。 照明电气线路的控制 照明电路一般由四部分组成： 电源、控制保护器（小型断路器和开关）、线路和负荷（灯具和插座）。 （1）照明配电箱楼层照明终端箱电源引自本楼的总配电箱或本楼的变压器低压配电屏，房间照明电源一般引自本层的照明终端箱。如图1所示。 图1 照明线路的基本配电形式 常用的室内照明配电箱系统，如图2所示为民用住宅配电箱系统，当进线电源是三相时，要注意负荷的分配，尽量做到三相负荷平衡。 图2 住宅用户配电箱系统 注：电气专业应将所选照明配电箱的安装尺寸及位置提供给建筑专业，以便施工过程中做好预留洞的工作。 （2）开关与线路的接法开关种类多，建筑电气开关主要有跷板开关、拉线开关、调速开关和节能开关等几种，其安装方式有明装和暗装两种。 跷板开关一般安装在室内的承重墙上，采用暗装方式。开关触点的额定电流值为10A，每个接线端子只能并接两根2.5mm2的铜导线，所以在平面设计时，在开关处尽可能较少分支线路。开关的安装位置，距地面高度为1.4m。 照明器、插座等通常都是并联接于电源进线的两端，相线（俗称火线）经开关至灯头，零线直接接灯头，保护接地线与灯具金属外壳相连接。照明线路有两种方式连接，共头接线法，各照明器、插座、开关等直接从电源干线连接，导线中间允许有接头的安装接线法，称为直接接线法。导线的连接只能通过开关、设备接线端子引线、导线中间不允许有接头的安装接线法，称为共头接线法。共头接线法虽然耗用的导线较多，但接线可靠，是广泛采用的安装接线方法。 如图3、图4所示： 图3 直接接线法 图4 共头接线法 （3）在照明布线设计中，会涉及到三种线：1）相线：俗称火线，符号：L。2）中性线：俗称零线，符号：N。3）保护线：俗称地线，符号：PE。灯具在布置过程中，由于位置的不同穿线时可能会存在巨大的差异，所以为了布线的方便自行总计布线口诀：零线棚里穿，火线进开关。出来控制线，与零结成伴。
