上周小明和大家一起讨论了,灯具的散热功能是灯具寿命的主要影响因素。那么灯具怎么散热呢?
灯具散热的方式
热传递三种基本方式为:传导、对流和辐射。
散热器的主要传递途径为传导和对流散热,自然对流下的辐射散热。
传递热量的基本原理

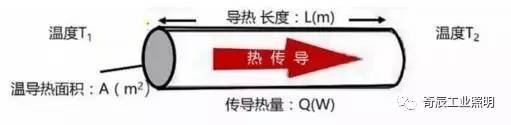

传导:热从温度较高的一部分沿着物体传到温度较低的部分的方式。
影响热传导的因素有哪些呢?
1.散热材料的热传导率
2.散热结构造成的热阻
3.热传导材料的形状和尺寸
辐射:高温物体直接向外发射热的现象
影响热辐射的因素有哪些?
1.周围环境与介质的热阻性(主要考虑空气)
2.热辐射本身材料的特性(一般深色往外辐射的力气大一点,其实辐射传递不是特别重要,因为灯具温度不是太高,辐射不是很强)
对流:靠气体或液体的流动来传热的方式
影响热对流的因素
1.气体的流动及其速度
2.液体的比热容及流动速度和体积
▲如图,外形一样的散热器,右边散热能力就比左边的好。
在 LED 灯具中,散热器在灯具的成本里占了很大一块。某些厂家为了节省成本,在散热器的结构,用料和设计上以次充好,结果导致灯具的严重售后问题。
说了这么多,其实只是铺垫,现在才是重点。
到底如何判断灯具的散热好还是不好呢?
最权威的当然是使用专业的设备测试结温了。
可是这么专业的设备,对一般人来说可能要望而却步了,那么我们剩下的只有用最传统的办法,用手去触摸灯具感应温度了。
那么灯具到底是摸上去烫好还是不烫好呢?
手摸散热器很烫,肯定不好
手摸散热器很烫,散热系统必定不好,要么散热器散热能力不足,芯片热量不能及时散发出去;要么有效散热面积不够,在结构设计上存在缺失
手摸灯体不烫,不一定好
当 LED 灯具正常工作时,好的散热器必定温度较低,但温度较低的散热器未必就好。
芯片热量不多,传导良好,散热足够,手感温度不高。这是个好散热系统,唯一的“缺点”是有点浪费材料。
如果基板下面有杂质,没有和散热器良好接触,热量传不出来,集聚在芯片。外面摸不热,其实里面芯片早就高温了。
在这里,小编推荐一个非常好用的办法——“半小时照度法”判断散热是否良好。
注:“半小时照度法”来源于文章:如何判断 LED 灯具散热优劣?←点击题目即可阅读 作者:丁德亮
半小时照度法
前面我们说过,一般 LED 结温升高,光通量会下降。那么,我们只要测量灯具照在同一个位置的照度变化,就可以反推出结温的变化了。
▲“半小时照度法”间接测量结温变化
首先,选择一个不受外界光干扰的场所,点亮灯具。
点亮后,马上拿照度计测量一下,例如 1000 lx。
保持灯具和照度计位置不变,半小时后,再拿照度计测量一下,500 lx,说明光通量下降了 50%,里面已经热得不行了,手摸外面还挺好,说明热量没出来,很差。
如果测量到是 900 lx,照度只下降了 10%,那说明是正常的一个数据,散热很好。
“半小时照度法”的适用范围
我们列举几个常用芯片的“光通量VS结温”变化曲线,可以从此曲线看出,光通量下降多少流明,可以间接得知结温上升到了多少摄氏度。
例一:

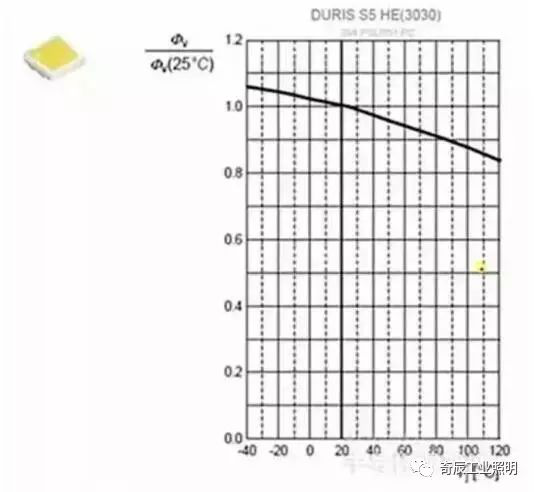

▲OSRAM S5(30 30)芯片,光通量比25℃时下降20%,结温已超过120℃。
例二:

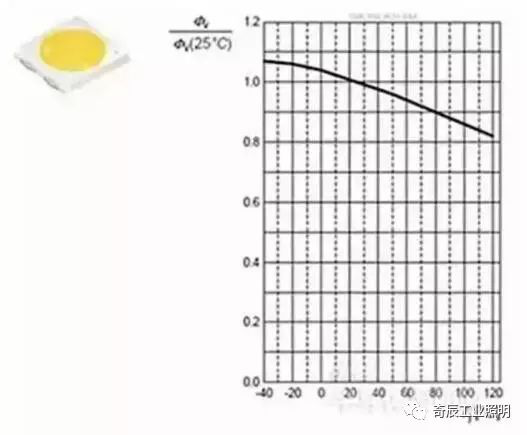

▲OSRAM S8(50 50)芯片,光通量比25℃时下降20%,结温已超过120℃。
例三:

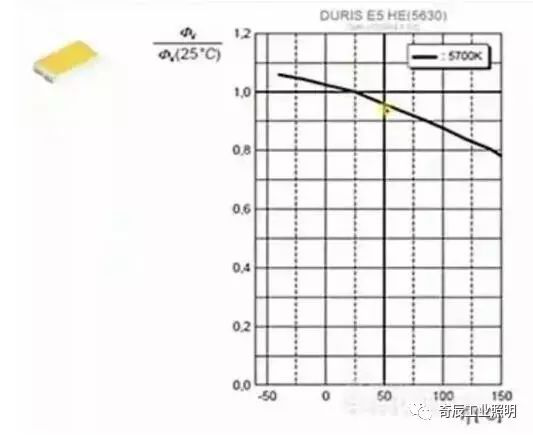

▲OSRAM E5(56 30)芯片,光通量比25℃时下降20%,结温已超过140℃。
例四:

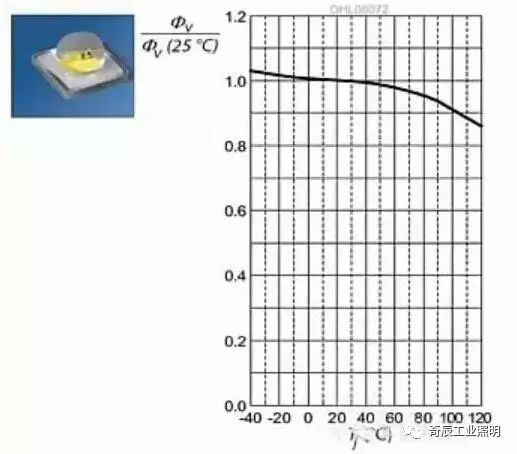

▲OSLOM SSL 90 white 芯片,光通量比25℃时下降15%,结温已超过120℃。
例五:

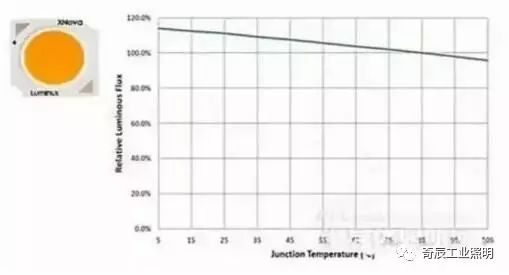

▲Luminus Sensus Serise 芯片,光通量比25℃时下降15%,结温已超过105℃。
从上面几张图可以看出,如果半小时后的热态照度比冷态下降 20%,基本上结温都已超过芯片的耐受范围。基本可以判断散热系统不合格了。

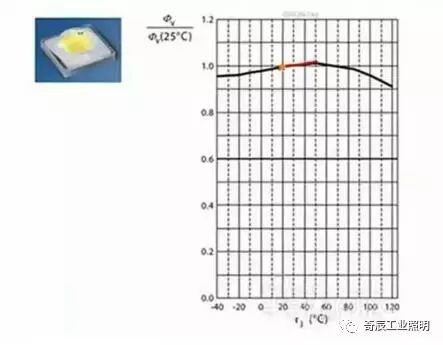

当然,这个是大多数的情况,万事都有特例,如图:
当然,对于大多数的 LED 而言,我们可以用半小时照度法,20%下降以内来判断它好不好。
学习到了吗,以后去挑选灯具的时候一定要注意哦,不能只看灯具外观,要用你的火眼金睛来挑选灯具哦。
